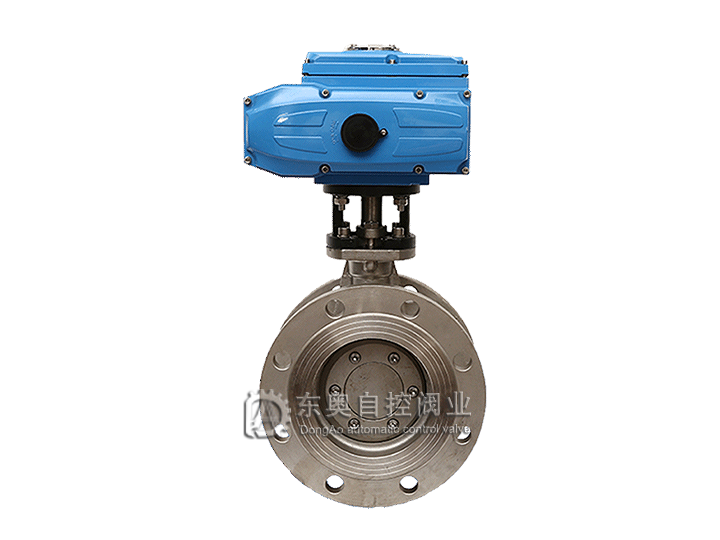

電動法蘭硬密封蝶閥

產品概述
電動法蘭硬密封蝶閥通常由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動偏心法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合；四氟密封結構適用于≥180度以內的工況場合；四氟密封結構適用于≥120度以內的工況場合；電動法蘭蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整（PID調節），以實現與執行機構配套的閥門或其他裝置開度的準確定位，同時輸出4～20mADC的位置反饋信號。目前電動法蘭蝶閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

產品特點
（1）體積小、重量輕、操作輕巧、便于安裝、維修。
（2）密封性能優良可靠、零泄漏,使用壽命長。
（3）流量特性趨于直線,調節性能優良。
（4）結構簡單,開關迅速,90°旋轉啟閉。
（5）可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

技術參數

公稱通徑DN（mm）	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% （可調）
可調范圍	50:1
配置執行機構	可配EI-TORK、EXI-TORK等系列角行程電動執行機構
控制方式	開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）

執行器技術參數

	引進型EI-TORK系列執行器參數	引進型EXI-TORK系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT6,ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

零件材料

零件名稱	材料
閥體	（球墨鑄鋼、鑄鋼、不銹鋼）+F46
蝶板	（灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料）+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

性能規范

公稱通徑DN（mm）		DN50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃）

產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。

安裝尺寸

公稱通徑		外形尺寸（參考值）			連接尺寸（參考值）						執行機構選配
公稱通徑		外形尺寸（參考值）			PN1.0MPa			PN1.6Mpa
毫米	英寸	L	H1	H	D2	D1	Z-d	D2	D1	Z-d
50	2	161	215	85	82	125	4-18	82	125	4-18	ODL-08	EXI-TORK-08
65	21/2	188	280	90	95	145	4-18	95	145	4-18	ODL-10	EXI-TORK-10
80	3	188	258	100	108	160	4-18	108	160	4-18	ODL-15	EXI-TORK-15
100	4	268	310	120	125	180	4-18	125	180	4-18	ODL-20	EXI-TORK-20
125	5	268	310	130	138	210	4-18	138	210	4-18	ODL-30	EXI-TORK-30
150	6	268	315	160	198	240	4-22	198	240	4-22	ODL-40	EXI-TORK-40
22	8	268	380	210	236	295	4-22	236	295	4-22	ODL-60	EXI-TORK-60
250	10	268	460	250	276	355	4-22	276	355	4-26	ODL-80	EXI-TORK-80
300	12	268	475	250	300	410	4-22	308	410	4-26	ODL-100	EXI-TORK-100
350	14	268	510	320	332	470	4-22	340	470	4-26	ODL-200	EXI-TORK-200
400	16	268	550	350	366	525	4-36	374	525	4-30	ODL-300	EXI-TORK-300
450	18	268	590	380	366	585	4-36	384	585	4-30	ODL-400	EXI-TORK-400

產品用途

采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用語介質溫度大于等于425℃的冶金、店里、石油化工、以及給排水和市政建設等管道上，作調節流量和截斷流體使用。該閥采用三偏心結構，閥座與碟版密封面均采用鑄鋼和不銹鋼只做，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
