DAZK DongAo 10系列
超小體積，精美外觀（L192-W139-H125）
額定扭矩： 100Nm
防護等級：IP67
機械接口：ISO 5211-F05、F07
輸 出 軸 ：內八方：17X17 外四方：14X14
采用高性能無刷電機，整機產品壽命高達1萬次 *1
系列為壓鑄鋁外殼，表面鈍化噴塑
|
產品型號 |
額定電壓 |
時間 |
附加功能 |
運轉特性 |
備注 |
10N
普通開關型產品 |
DC24V |
10sDC系列 |
HTR（防冷凝加熱器） |
非連續運轉 ED=75% |
無源觸點反饋
反饋信號與實際到位異步 |
|
AC24/110/220V/380V |
30sAC系列 |

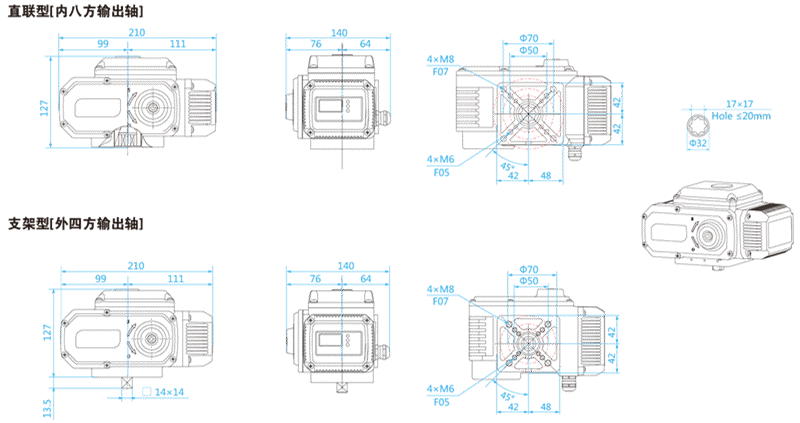

外形尺寸圖

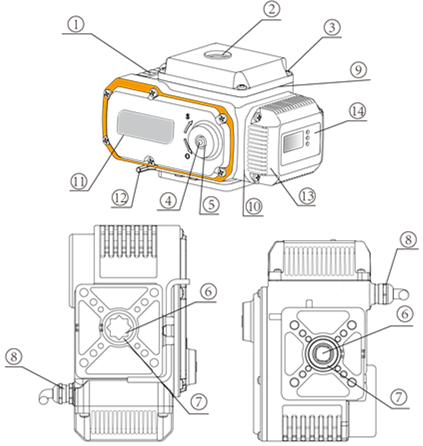

主要部件
|
|
部件 |
材料 |
|
1 |
執行器本體 |
壓鑄鋁 |
|
2 |
指示窗 |
鋼化玻璃 |
|
3 |
螺釘 |
304 |
|
4 |
手動軸 |
304 |
|
5 |
手動軸油封 |
NBR（丁腈） |
|
6 |
輸出軸 |
304 |
|
7 |
輸出軸油封 |
NBR（丁腈） |
|
8 |
防水電纜接頭 |
黃銅鍍鎳 |
|
9 |
上下蓋密封件 |
NBR（丁腈） |
|
10 |
接線盒蓋密封件 |
NBR（丁腈） |
|
11 |
標簽 |
PVC |
|
12 |
六角扳手 |
工具鋼 |
|
13 |
接線盒 |
耐熱ABS |
|
14 |
液晶 |
OLED |

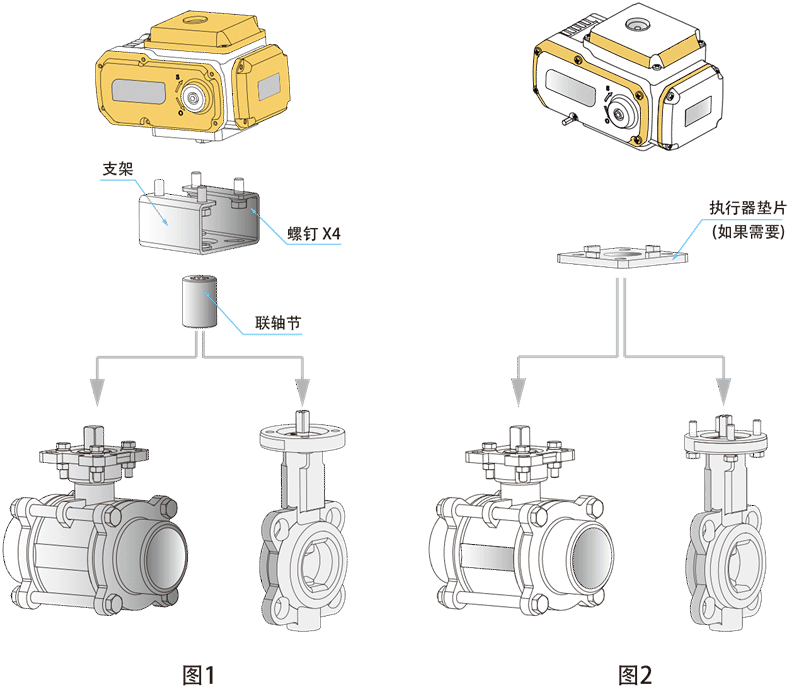

執行器與閥體安裝
配套閥門技術要求
1、配套球閥時，閥門的最大扭矩值≤80Nm。球閥長期不動作，其第一次開閥或者關閥的扭矩值的最大者為最大扭矩?；蛘哌x用帶彈性密封的球閥。
2、配套蝶閥時，蝶閥的最大扭矩值≤75Nm，因為蝶閥正常安裝后，其扭矩值會增加10-20%左右。
3、直聯型安裝時，由于孔深小于20mm，如果閥門的輸出軸大于20mm則需要切割。
4、如果自己配套支架和聯軸節需注意以下事項：
支架的強度要符合使用要求：執行器在開閥或者關閥切換過程中，支架扭動≤0.2mm。
支架的平行度≤0.5mm。
聯軸節兩端的軸孔加工應保證必要的精度和同心度，目的是最終確保機械回差小于10°，否則會導致執行器無法正常工作。
5、螺釘上應該加裝、彈墊、平墊，建議擰緊后在螺釘四周點密封膠，防止螺釘松動。
6、安裝完成后，應先用手柄驅動裝置開關一 次，確認工作正常后，可進行下一步配線連接。
使用環境
本產品可以在室內或者室外使用。
本產品屬于非防爆產品， 請注意避開易燃易爆等環境。
在長期有雨水或者陽光直射的環境下，需要給執行器加裝保護整個執行器的防護裝置。
注意執行器使用的環境溫度。
安裝時需要考慮預留接線和維修的空間。
在通電時，不能拆開驅動裝置和閥門。
在通電時，不能做配線工程。
絕對禁止落下產品而給產品沖擊，這引起動作不良。
絕對禁止踏上產品，這引起驅動裝置故障或人的掉下事故。
雨天或在有水花狀態，絕對禁止做配線工程
安全注意
為了長期安全使用本裝置，請提前精讀此說明書以便正確使用。
注意項目是：本產品的規格、使用方法應明確，以防人身安全受到傷害及裝置的損壞。
為了明示危險和損壞的大小，在此把危險內容分為：“警告 ”和“注意”。
兩種內容都很重要，請必須遵守。
“警告”：不遵守此標記的內容，可能引起人的死亡和重傷。
“注意”：不遵守此標記的內容，可能引起人的輕傷或裝置的損壞。
