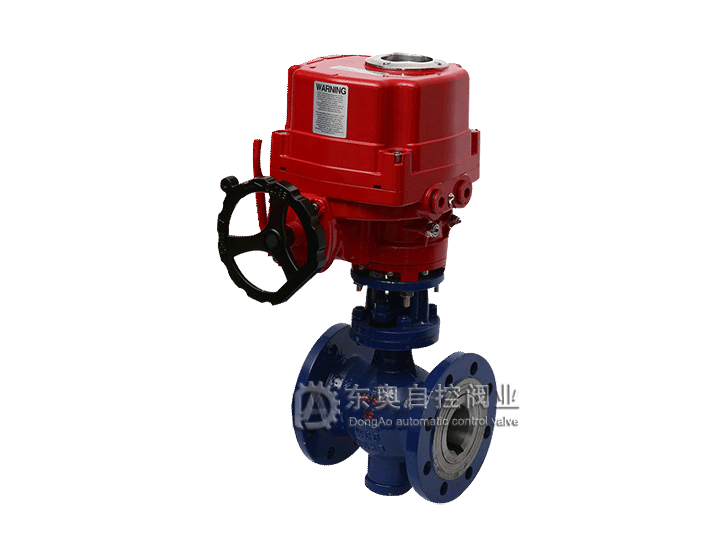

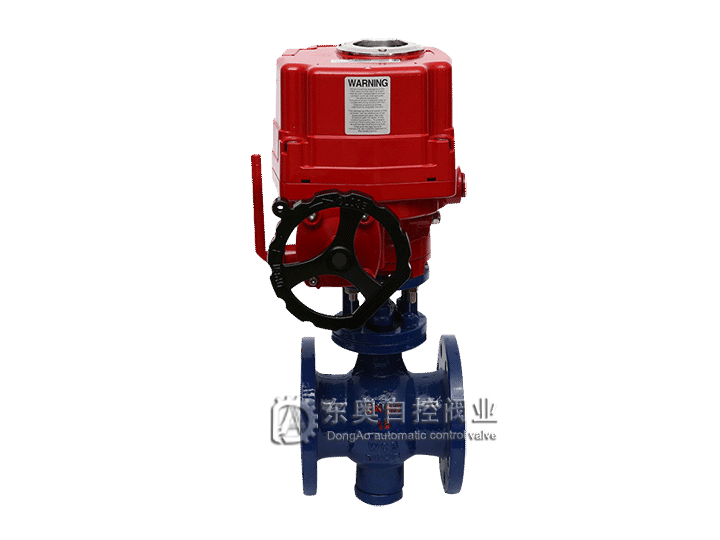

防爆電動V型球閥

產品概述
本公司引進開發的電動V型調節球閥是采用引進型電動執行器及高品質V型球閥組成。由于球芯帶有V型結構，對閥座具有剪切作用。因此電動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
1、電動V型球閥的V型切口的球芯與金屬閥座之前具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質。
2、電動V型球閥還具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣。
3、電動V型球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。

產品特點
1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。
2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。
3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。

技術參數及性能指標

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250：1						300：1
基本誤差	全行程的≤±2%
回差	全行程的≤±2%
死區	全行程的≤0.8%
控制方式	開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）

執行器技術參數

執行器類別	引進型EI-TORK系列執行器參數	引進型EXI-TORK系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT6，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁：智能型、調節型、開關式。

（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。

安裝尺寸

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品		醋酸類
	適用溫度	-28℃ - 300℃

設計規范

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

外形尺寸

		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		/	/	102	102	114	124	143	165	194	213	229	243	297	338
L1		/	/	62	62	62	75	80	100	115	130	160	200	240	334
H		/	/	60	60	65	95	105	120	140	155	165	205	240	270
H1、A		由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢羅贊公司技術部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	標準型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
