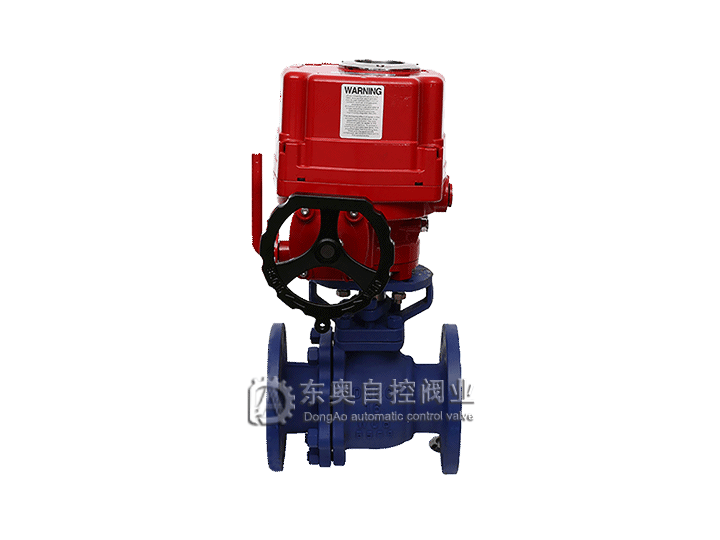

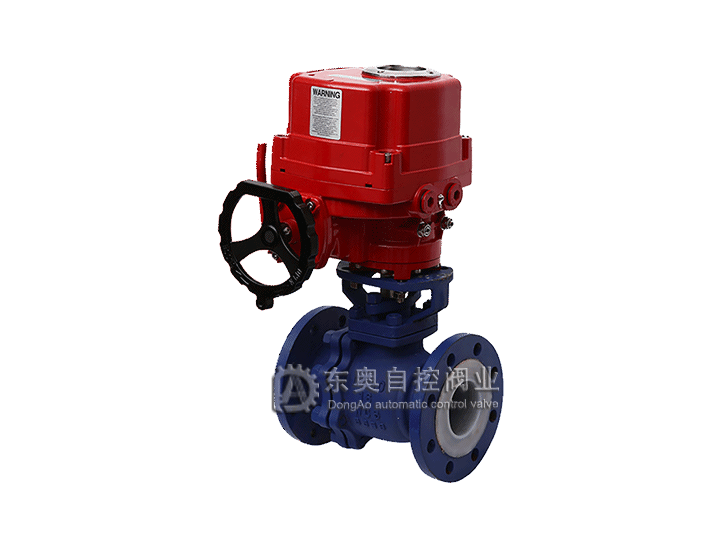

防爆電動襯氟法蘭球閥
產品概述
本公司引進研發的Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
技術參數及性能指標
|
公稱通徑（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公稱壓力（MPa） |
PN1.0、1.6MPa |
|
泄漏量 |
軟密封：零泄漏 |
|
閥體形式 |
兩段式閥體（浮動球體） |
兩段式閥體（固定球體） |
|
閥芯形式 |
“O”型球形閥芯 |
|
密封填料 |
聚四氟乙烯（PTFE） |
|
連接形式 |
法蘭 |
|
可調范圍 |
DN15-65 |
DN80-300 |
|
250:1 |
350:1 |
|
基本誤差 |
±1% |
|
死區 |
≤1% |
|
回差 |
≤1% |
|
適用溫度 |
密封面 |
|
PTFE≤180℃ |
|
配置執行機構 |
可配EI-TORK,EXI-TORK等系列角行程電動執行機構 |
|
控制方式 |
開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制） |
執行器技術參數
|
執行器類別 |
引進型EI-TORK系列執行器參數 |
引進型EXI-TORK系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制） |
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT6，ExdⅡ CT5 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
2個 G1/2〞M18*1.5 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋁合金 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
零件材料
|
零件名稱 |
材料 |
|
閥體 |
（球墨鑄鋼、鑄鋼、不銹鋼）+F46 |
|
蝶板 |
（灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料）+F46 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
安裝尺寸
|
公稱通徑 DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
457 |
533 |
/ |
|
H、A |
由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢精歐公司技術部。 |
|
A1 |
防爆型 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
137 |
|
標準型 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
PN1.6MPa法蘭連接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
24 |
26 |
28 |
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
PN2.5MPa法蘭連接尺寸 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
34 |
38 |
42 |
|
f |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
電動防爆法蘭球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾個可以毫無損失的流過。配用ODL、EXI-TORK等高性能執行機構、產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
